LLC rezonancia + zosilňovač triedy D: Ako dosiahnuť 98% účinnosť a duálnu optimalizáciu EMI?

V oblasti vysoko účinnej konverzie výkonu kombinácia rezonančnej topológie LLC a zosilňovača triedy D nanovo definuje výkonový limit výkonového zosilňovača. Hoci tradičné zosilňovače triedy D majú vysokú účinnosť (zvyčajne 90%-95%), EMI (elektromagnetické rušenie) a spínacie straty spôsobené tvrdým prepínaním sú stále nedostatočné. Rezonancia LLC môže posunúť účinnosť systému na 98 % a výrazne znížiť EMI optimalizáciou technológie prepínania.

1. Synergické výhody LLC rezonančný zosilňovač triedy D

(1) Kľúč k prelomu v účinnosti: technológia mäkkého prepínania

Úzke miesto tradičného zosilňovača triedy D: Počas tvrdého spínania sa MOSFET spína pod vysokým napätím a vysokým prúdom, čo vedie k značným stratám pri spínaní (najmä vo vysokofrekvenčných aplikáciách).

Riešenie rezonancie LLC: Prostredníctvom synergického efektu rezonančnej tlmivky (Lr), rezonančného kondenzátora (Cr) a budiacej tlmivky transformátora (Lm) sa dosiahne nasledovné:

Prepínanie nulového napätia (ZVS): VDS kleslo na 0 pred zapnutím MOSFET, čím sa eliminuje strata pri zapnutí

Prepínanie nulového prúdu (ZCS): Prúd sa prirodzene vráti na nulu, keď sa dióda vypne, čím sa zníži strata spätného zotavenia

(2) Základný mechanizmus optimalizácie EMI

EMI problém tvrdého prepínania: Rýchlo sa meniace dv/dt a di/dt (napríklad 100V/ns) spôsobujú vysokofrekvenčný radiačný šum.

Hladký prechod rezonancie LLC: Sínusový rezonančný prúd (namiesto štvorcovej vlny) znižuje sklon spínacej hrany o viac ako 50%, čím výrazne znižuje vysokofrekvenčné harmonické.

2. Navrhnite body pre dosiahnutie 98% účinnosti

• Presné prispôsobenie rezonančných parametrov

fr musí byť o niečo nižšia ako spínacia frekvencia (fs), aby sa zabezpečilo, že rozsah ZVS pokrýva zmeny zaťaženia. Príklad: V 500W zosilňovači, keď Lr=50μH a Cr=22nF, fr≈150kHz a fs je nastavené na 200kHz.

Výber faktora kvality (hodnota Q): Vysoká hodnota Q (>0,5) povedie k zníženiu účinnosti ľahkého zaťaženia. Odporúča sa kontrolovať medzi 0,3-0,5.

• Dizajn integrovaného magnetického transformátora

Rovnováha medzi zvodovou indukčnosťou a budiacou indukčnosťou: Použite sendvičové vinutie alebo segmentované vinutie na zníženie pomeru zvodovej indukčnosti na menej ako 5 %, aby ste sa vyhli posunu rezonančného bodu.

Výber materiálu jadra: Pre vysokofrekvenčné aplikácie sa uprednostňuje ferit alebo nanokryštál na zníženie strát vírivými prúdmi.

• MOSFET a optimalizácia ovládača

Výber zariadenia: Uprednostňuje sa MOSFET s nízkym Qg (nabíjanie brány) a nízkym Coss (výstupná kapacita).

Konštrukcia hnacieho obvodu: Pridajte vypínanie záporným napätím (-2V až -5V), aby ste zabránili falošnému spusteniu spôsobenému Millerovým efektom.

3. Praktické stratégie na potlačenie EMI

(1) Kľúčové pravidlá pre usporiadanie PCB

Minimalizujte rezonančný obvod: Umiestnite primárne vinutie Lr, Cr a transformátora do susedných oblastí, aby ste skrátili cestu vysokofrekvenčného prúdu.

Segmentácia uzemňovacej roviny: Silová zem (PGND) a signálová zem (AGND) sú spojené v jednom bode, aby sa predišlo šumovej väzbe.

(2) Návrh obvodu filtra

Vstupný stupeň: Pridajte filter typu π (induktor X kondenzátora so spoločným režimom) na potlačenie elektromagnetického rušenia s vedením 100 kHz-1 MHz.

Koncový stupeň: Použite LC filter (L=1μH, C=100nF) na odfiltrovanie zvyškového spínacieho šumu.

(3) Tienenie a uzemnenie

Tieniaca vrstva transformátora: Medená fólia obaluje transformátor a je uzemnená, aby sa znížilo vyžarovanie magnetického poľa.

Uzemnenie chladiča: Chladič MOSFET je pripojený k PGND cez cestu s nízkou impedanciou, aby sa zabránilo efektu antény.

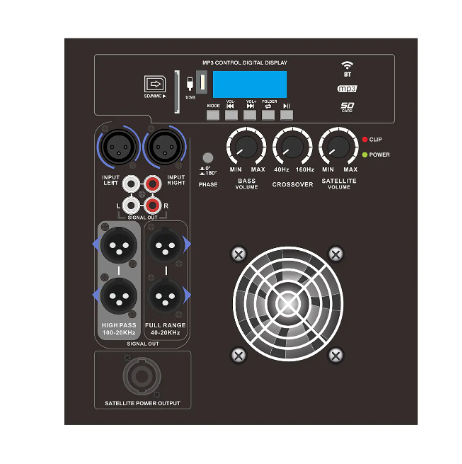

4. Vlastnosti produktu rezonančného vysoko spoľahlivého výkonového zosilňovača triedy D LLC

• Ultra vysoká účinnosť (> 95 %)

Technológia mäkkého prepínania: Prepínanie nulového napätia (ZVS) a prepínanie nulového prúdu (ZCS) sa dosahuje pomocou rezonancie LLC, čo výrazne znižuje straty pri prepínaní MOSFET a celková účinnosť môže dosiahnuť 95% - 98%.

Nízka strata vedenia: Používajte zariadenia MOSFET alebo GaN s nízkym RDS (zapnuté) na zníženie poklesu napätia vo vedení a zlepšenie energetickej účinnosti.

Vysoká účinnosť pri nízkej záťaži: Kolísanie účinnosti je <5% v rozsahu záťaže 20%-100%, čo je lepšie ako pri tradičnom tvrdo spínacom zosilňovači triedy D.

• Vynikajúci výkon EMI

Sínusový rezonančný prúd: Prirodzený sínusový priebeh topológie LLC znižuje vysokofrekvenčné harmonické a vyžarované EMI je znížené o 10-15dB v porovnaní s tvrdo prepínateľnou triedou D.

Optimalizované rozloženie dosky plošných spojov: Rezonančná slučka kľúča je navrhnutá tak, aby bola najkratšia a s tieniacou vrstvou a filtračným obvodom môže ľahko prejsť štandardom CISPR 32/EN 55032 triedy B.

Nízkošumový výstup: THD N (celkový šum harmonického skreslenia) <0,05 %, spĺňajúci požiadavky vysokokvalitného zvuku a medicínskych zariadení.

• Dizajn spoľahlivosti

Viaceré ochranné mechanizmy:

Nadprúdová ochrana (OCP): monitorovanie výstupného prúdu v reálnom čase, doba odozvy <1μs;

Ochrana proti prepätiu/podpätiu (OVP/UVP): široký rozsah vstupného napätia (napríklad 12V-60V);

Ochrana proti prehriatiu (OTP): teplotný senzor funkcia automatického zníženia záťaže.

Komponenty s dlhou životnosťou:

Polovodičové kondenzátory (životnosť > 100 000 hodín) nahrádzajú elektrolytické kondenzátory;

Jadrá odolné voči vysokým teplotám (nad 130 °C) zabraňujú zlyhaniu nasýtenia.

Antivibračné a protišokové: proces zalievania a dizajn kovového plášťa, vhodné pre drsné prostredie, ako je automobilový priemysel a priemysel.

• Kompaktnosť a vysoká hustota výkonu

Technológia magnetickej integrácie: integrácia rezonančnej tlmivky (Lr) a transformátora (Tx) do jedného jadra, čím sa zníži objem o 30 %.

Vysokofrekvenčný dizajn: Spínacia frekvencia môže dosiahnuť 500 kHz-1 MHz (GaN riešenie), čo umožňuje použitie menších pasívnych komponentov.

Modulárne balenie: Štandardné polovičné/plné tehlové moduly (ako 48V/500W), podporujúce plug-and-play.

• Inteligentné a digitálne ovládanie

Adaptívna frekvenčná modulácia: Automaticky upravte spínaciu frekvenciu (fs) podľa zmien záťaže, aby ste udržali optimálny rezonančný stav.

Digitálne rozhranie: Podpora komunikácie I2C/PMBus, monitorovanie účinnosti, teploty a poruchového stavu v reálnom čase.

• Široká aplikačná adaptabilita

High-end audio: Hi-Fi zosilňovač, autorádio (THD N<0,03 %);

Priemyselné napájanie: servopohon, laserové zariadenie (účinnosť>96%);

Lekárske vybavenie: ultrazvukový generátor, napájanie MRI (nízka hlučnosť a vysoká spoľahlivosť);

Nový energetický systém: fotovoltaický invertor, autonabíjačka (široký napäťový vstup).

5. Preventívne opatrenia pri používaní LLC rezonančných vysoko spoľahlivých výkonových zosilňovačov triedy D

Hoci rezonančné vysoko spoľahlivé výkonové zosilňovače triedy D LLC majú vynikajúci výkon a stabilitu, v skutočných aplikáciách je stále potrebné venovať pozornosť nasledujúcim kľúčovým problémom, aby sa zabezpečila dlhodobá spoľahlivá prevádzka systému a optimálny výkon:

Napájanie a prispôsobenie elektrických parametrov

• Rozsah vstupného napätia

Prísne dodržiavajte rozsah vstupného napätia špecifikovaný v špecifikácii (napríklad 24V-60V). Prepätie môže spôsobiť poruchu MOSFET a podpätie môže spôsobiť abnormálnu rezonanciu.

Odporúča sa pridať na vstupný koniec diódu TVS alebo obvod prepäťovej ochrany, aby sa zabránilo prepätiu.

• Zhoda výkonu

Výkon záťaže nesmie presiahnuť 120 % (okamžitá špička) alebo 100 % (nepretržitá prevádzka) menovitého výkonu zosilňovača, inak môže spustiť nadprúdovú ochranu alebo poškodiť koncový stupeň.

Pre indukčné záťaže (ako sú motory a transformátory) musí byť rezervovaná dodatočná 20% rezerva výkonu.

Riadenie odvodu tepla

• Inštalácia chladiča

Nainštalujte chladič so zodpovedajúcimi špecifikáciami (ako je tepelný odpor ≤ 0,5℃/W), uistite sa, že povrch odvádzajúci teplo je v tesnom kontakte s MOSFET/transformátorom, a naneste silikónové mazivo s vysokou tepelnou vodivosťou.

Vyhnite sa prevádzke chladiča paralelne s inými vysokofrekvenčnými signálnymi vedeniami, aby ste predišli elektromagnetickému rušeniu.

• Teplota okolia

Odporúčaná teplota pracovného prostredia je ≤40℃ (priemyselná kvalita) alebo ≤85℃ (vojenská kvalita). Vysoká teplota výrazne zníži životnosť elektrolytického kondenzátora.

Pri použití v uzavretom priestore je potrebné chladenie núteným vzduchom (rýchlosť vetra ≥ 2 m/s) alebo chladenie kvapalinou.

Kalibrácia rezonančných parametrov

• Overenie rezonančnej frekvencie (fr).

Pred zapnutím sa musí použiť prúdová sonda osciloskopu na overenie, či je skutočná rezonančná frekvencia v súlade s navrhovanou hodnotou (napríklad 150 kHz ± 5 %). Prílišná odchýlka spôsobí poruchu ZVS.

Ak je frekvencia posunutá, možno ju korigovať nastavením rezonančného kondenzátora (Cr) alebo tlmivky (Lr).

• Ochrana proti ľahkému zaťaženiu

Rezonancia LLC môže opustiť oblasť ZVS, keď je zaťaženie <10%. Aby sa predišlo náhlemu poklesu účinnosti, je potrebné aktivovať režim burst alebo funkciu skoku frekvencie.

Rozloženie dosky plošných spojov a zapojenie

• Dizajn kľúčenky

Rezonančná slučka (Lr-Cr-transformátor) musí byť krátka a široká, s odporúčanou dĺžkou < 3 cm, aby sa znížil vplyv parazitnej indukčnosti.

Uzemnenie napájania (PGND) a uzemnenie signálu (AGND) používajú jednobodové uzemnenie v tvare hviezdy, aby sa zabránilo odrazu od zeme.

• Potlačenie EMI

Vstupné/výstupné káble musia byť vybavené magnetickými krúžkami a používať krútené dvojlinky alebo tienené káble.

Citlivé signálne vedenia (ako sú spätnoväzbové vedenia) by sa mali držať ďalej od vysokofrekvenčných spínacích uzlov (rozstup ≥5 mm).

Test ochrannej funkcie

• Overenie ochranného prahu

Pri prvom použití je potrebné nasimulovať a otestovať, či sa nadprúdová (OCP), prepäťová (OVP) a prehriata (OTP) ochrana spúšťa normálne (napríklad postupné zvyšovanie napätia s nastaviteľnou záťažou/napájaním).

Doba odozvy ochrany by mala byť <10μs (nadprúd) a <1ms (prehriatie).

• Obnova porúch

Po odstránení poruchy sa odporúča odložiť 1-2 sekundy pred opätovným zapnutím, aby sa predišlo opakovaným otrasom, ktoré môžu poškodiť zariadenie.

Údržba a životospráva

• Pravidelná kontrola

Každých 6 mesiacov skontrolujte, či nie je elektrolytický kondenzátor vydutý a či magnetická súčiastka nie je zafarbená (príznak starnutia pri vysokej teplote).

Použite termokameru na skenovanie kľúčových komponentov (ako je MOSFET, transformátor) na abnormálny nárast teploty.

• Predpoveď života

Zaznamenajte prevádzkový čas a údaje o teplote. Keď sa ekvivalentný sériový odpor kondenzátora (ESR) zvýši o ≥50 %, je potrebné ho vymeniť.

Aplikačné tabu

Prevádzka naprázdno je zakázaná: môže spôsobiť nekontrolovateľné rezonančné napätie a poškodiť MOSFET.

Žiadny skrat na výstupe: aj pri ochrane OCP časté skraty stále skracujú životnosť zariadenia.

Vyhnite sa vlhkému/prašnému prostrediu: môže spôsobiť vybitie alebo zlyhanie izolácie (vyžaduje sa krytie IP65 alebo vyššie).

6. Časté otázky rezonančného vysoko spoľahlivého výkonového zosilňovača triedy D LLC

Základné princípy

Q1: Aký je zásadný rozdiel medzi LLC rezonančným výkonovým zosilňovačom triedy D a tradičným výkonovým zosilňovačom triedy D?

A1: Tradičná trieda D používa tvrdé prepínanie, ktoré má značné straty pri prepínaní a problémy s EMI; Rezonancia LLC dosahuje vysokú účinnosť (>95 %) a nízke EMI prostredníctvom technológie mäkkého prepínania (ZVS/ZCS), pričom na zníženie hluku využíva sínusový rezonančný prúd.

Q2: Prečo môže rezonancia LLC zlepšiť spoľahlivosť?

A2:

Mäkké prepínanie znižuje namáhanie MOSFET a predlžuje životnosť zariadenia;

Rezonančná topológia prirodzene potláča špičky napätia/prúdu;

Viacnásobné ochranné obvody (OCP/OVP/OTP) dosahujú rýchlu izoláciu porúch.

Dizajnová aplikácia

Q3: Ako vybrať rezonančné parametre (Lr, Cr, Lm)?

A3:

Rezonančná frekvencia fr=1/(2π√(LrCr)) je zvyčajne nastavená na 0,7-0,9 násobok spínacej frekvencie fs;

Indukčnosť budenia Lm sa odporúča byť 3-5-násobok Lr (aby sa zabezpečilo, že rozsah ZVS pokrýva zmeny zaťaženia);

Referenčné nástroje pre návrh (ako je kalkulačka TI LLC Calculator) pomáhajú pri výpočte.

Q4: Aké sú tabu v rozložení PCB?

A4:

Vyhnite sa príliš dlhému smerovaniu rezonančnej slučky (>3 cm);

Nemiešajte uzemnenie napájania a uzemnenie signálu;

Udržujte vysokofrekvenčné spínacie uzly ďaleko od spätnoväzbových vedení.

Optimalizácia výkonu

Q5: Čo mám robiť, ak účinnosť klesne pri malom zaťažení?

A5:

Povoliť režim burst alebo frekvenčnú moduláciu;

Optimalizujte mŕtvy čas (zvyčajne 50-100 ns);

Vyberte zariadenia s nízkym Qg GaN na zníženie strát disku.

Q6: Ako ďalej znížiť EMI?

A6:

Pridajte spoločnú tlmivku a X/Y kondenzátory;

Použite tienený transformátor a kovové puzdro;

Vyhnite sa citlivým frekvenčným pásmam (ako je pásmo AM vysielania) na prepínanie frekvencie.

Riešenie problémov

Q7: Žiadny výstup po zapnutí, aký je možný dôvod?

A7:

Skontrolujte, či je vstupné napätie v povolenom rozsahu;

Skontrolujte, či je aktivovaný signál povolenia (EN);

Zistite, či je ochranný obvod nesprávne spustený (napríklad prepäťová západka).

Q8: Ako zabrániť prehriatiu a spáleniu MOSFET?

A8:

Zabezpečte dobrý kontakt chladiča (hrúbka tepelného tuku < 0,1 mm);

Overte, či je dosiahnutá ZVS (pozorujte priebeh VDS pomocou osciloskopu);

Skontrolujte, či je napätie pohonu brány dostatočné (zvyčajne 10-12V).

Aplikačné scenáre

Q9: Môže byť použitý pre zariadenia napájané z batérie?

A9: Áno, ale všimnite si:

Vyberte model so širokým vstupným napätím (napríklad 8-40V);

Povoliť režim úspory energie pri nízkej záťaži;

Prednostne používajte integrovaný obvod na riadenie nízkeho pokojového prúdu (napríklad <1 mA).

Q10: Ako zabezpečiť bezpečnosť zdravotníckych zariadení?

A10:

Prostredníctvom izolačných transformátorov lekárskej kvality (ako je výdržné napätie 5 kV);

Redundantný návrh obvodov ochrany kľúča;

V súlade s bezpečnostnými normami IEC 60601-1.

Údržba a životnosť

Otázka 11: Ako často je potrebné vymieňať elektrolytické kondenzátory?

A11:

Asi 5-8 rokov za normálnych podmienok (40°C);

Výmena je potrebná každé 2-3 roky v podmienkach vysokej teploty (>85°C);

Sledujte hodnotu ESR a ihneď ju vymeňte, ak sa zvýši o 50 %.

Q12: Ako určiť starnutie magnetických komponentov?

A12:

Pozorujte, či jadro nie je prasknuté alebo či nie je zafarbené;

Otestujte, či sa indukčnosť zníži o viac ako 10 %;

Použite termokameru na zistenie lokálneho prehriatia (>120°C vyžaduje výmenu).
